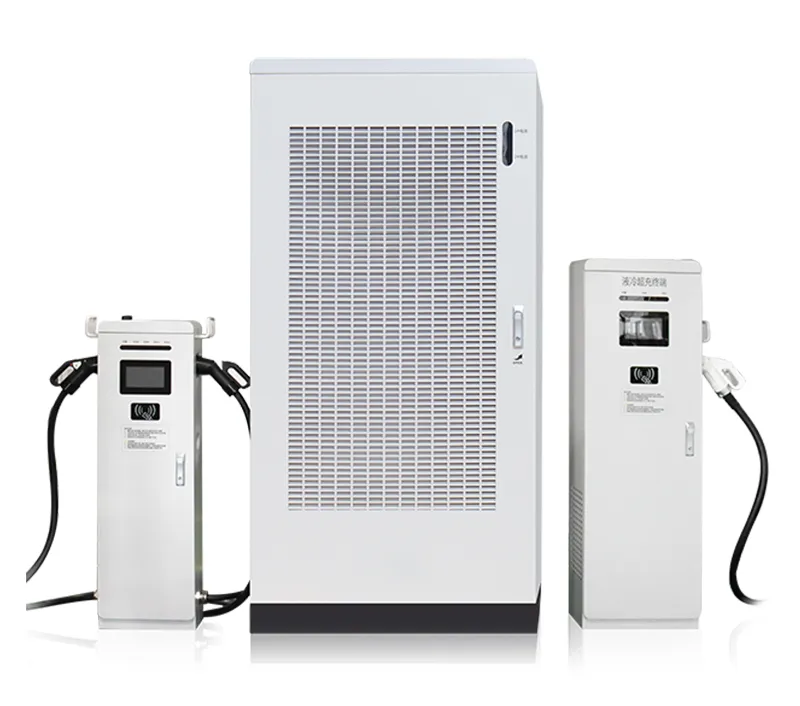

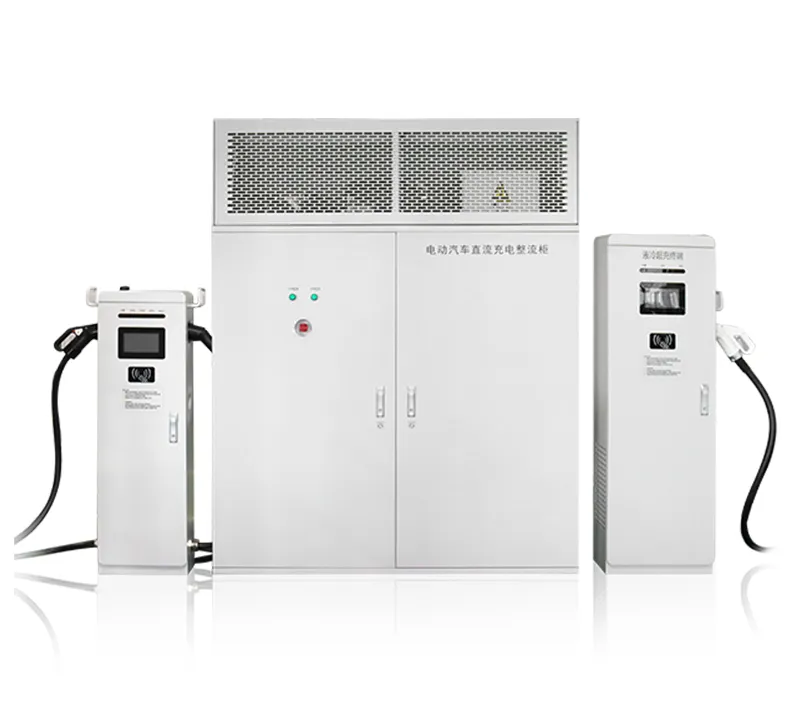

نظام شحن سريع DC منفصل، بقدرة من 360 إلى 480 كيلو واتSplit System DC Fast Charger
اتصل بنا
يستخدم هذا الشاحن السريع ذو النظام المنفصل وحدات شحن ثابتة الطاقة بقدرة من 40 إلى 60 كيلو وات مبردة بالهواء أو من 30 إلى 40 كيلو وات مبردة بالسوائل، ويدعم جهد خرج يصل إلى 1000 فولت. تتجاوز كفاءة الشحن 96%، ويمكن تهيئة النظام من 2 إلى 12 موصل شحن. وهو مناسب لمحطات الشحن العامة، ومناطق خدمات الطرق السريعة، وشحن الشاحنات الثقيلة، ومستودعات الحافلات، وغيرها من تطبيقات الشحن عالية الطاقة.
- تصنيف الحماية للتبريد الهوائي: IP55
- تصنيف حماية خزانة توزيع الطاقة المبردة بالسوائل: IP65
- تصنيف حماية خزانة التبادل الحراري المبردة بالسوائل: IP54
- درجة حرارة التشغيل: من -30 إلى +70 درجة مئوية (خفض القدرة عند تجاوز درجة الحرارة 55 درجة مئوية)
- استهلاك الطاقة في وضع الاستعداد: لا يزيد عن 100 وات
المواصفات الفنية
| ميكانيكية | نظام التبريد | المصفوفة: نظام تبريد هوائي قسري؛ طرف التوصيل: تبريد هوائي قسري أو تبريد سائل | المصفوفة: نظام تبريد هوائي قسري؛ طرف التوصيل: تبريد هوائي قسري أو تبريد سائل | المصفوفة: نظام تبريد هوائي قسري؛ طرف التوصيل: تبريد هوائي قسري أو تبريد سائل | المصفوفة: نظام تبريد هوائي قسري؛ طرف التوصيل: تبريد هوائي قسري أو تبريد سائل |
| الأبعاد (المصفوفة) | 1000 × 850 × 1900 mm | 1000 × 850 × 1900 mm | 1700 × 900 × 2230 mm | 1700 × 900 × 2230 mm | |
| الأبعاد (مقبس توصيل الشحن السريع أحادي/ثنائي) | 400 × 240 × 1350 mm | 400 × 240 × 1350 mm | 400 × 240 × 1350 mm | 400 × 240 × 1350 mm | |
| الأبعاد (مقبس توصيل الشحن الفائق أحادي القابس) | 500 × 300 × 1600 mm | 500 × 300 × 1600 mm | 500 × 300 × 1600 mm | 500 × 300 × 1600 mm | |
| دخل تيار متردد (AC) | جهد الدخل المقنن | 380 Vac ± 20% | 380 Vac ± 20% | 380 Vac ± 20% | 380 Vac ± 20% |
| تردد الشبكة | 45 ~ 65 Hz | 45 ~ 65 Hz | 45 ~ 65 Hz | 45 ~ 65 Hz | |
| معامل القدرة (P.F) | ≥ 0.99 | ≥ 0.99 | ≥ 0.99 | ≥ 0.99 | |
| كفاءة النظام | لا تقل عن 96% (عند نصف الحمل وما فوق) | لا تقل عن 96% (عند نصف الحمل وما فوق) | لا تقل عن 96% (عند نصف الحمل وما فوق) | لا تقل عن 96% (عند نصف الحمل وما فوق) | |
| خرج تيار مستمر (DC) | توزيع القدرة | جدولة ذكية وتخصيص القدرة حسب الطلب | جدولة ذكية وتخصيص القدرة حسب الطلب | جدولة ذكية وتخصيص القدرة حسب الطلب | جدولة ذكية وتخصيص القدرة حسب الطلب |
| قنوات الخرج | من 2 إلى 6 موصلات | من 2 إلى 8 موصلات، يدعم قناة شحن فائق واحدة | من 2 إلى 6 موصلات | من 2 إلى 8 موصلات، يدعم قناة شحن فائق واحدة | |
| جهد الخرج | DC 150 ~ 1000 V | DC 150 ~ 1000 V | DC 150 ~ 1000 V | DC 150 ~ 1000 V | |
| أقصى تيار \ نظام كامل | 1200 A | 1600 A | 1200 A | 1600 A | |
| تيار خرج الأطراف | شحن سريع بقابس واحد: 250 أمبير؛ شحن سريع بقابس مزدوج: 250 أمبير × 2؛ شحن فائق بمقبس واحد: 600 أمبير / 800 أمبير؛ محطة مخصصة: 1000 أمبير | ||||
| مطابقة المعايير | الاتصال مع نظام إدارة البطارية (BMS) | متوافق مع المعايير القديمة والجديدة، ويلبي احتياجات شحن موديلات السيارات القديمة والحديثة | |||
| الحماية | درجة حرارة التشغيل | من -30 إلى +70 درجة (خفض القدرة عند تجاوز 55 درجة مئوية) | من -30 إلى +70 درجة (خفض القدرة عند تجاوز 55 درجة مئوية) | من -30 إلى +70 درجة (خفض القدرة عند تجاوز 55 درجة مئوية) | من -30 إلى +70 درجة (خفض القدرة عند تجاوز 55 درجة مئوية) |
| تصنيف الحماية | تصنيف الحماية IP55 لحاوية النظام | تصنيف الحماية IP55 لحاوية النظام | تصنيف الحماية IP65 بالنسبة لحجرة الطاقة والتوزيع، IP54 لحجرة التبادل الحراري | تصنيف الحماية IP65 بالنسبة لحجرة الطاقة والتوزيع، IP54 لحجرة التبادل الحراري | |
| تصنيف مقاومة الغبار | فلتر غبار مستوى G3 | فلتر غبار مستوى G3 | فلتر غبار مستوى G3 | فلتر غبار مستوى G3 | |
| وظائف الحماية | حماية من زيادة/انخفاض الجهد عند المدخل، حماية من زيادة الجهد عند المخرج، حماية من زيادة التيار عند المخرج، حماية من قصر الدائرة، حماية من عكس توصيل البطارية، حماية من مراقبة العزل، حماية من غلاف الباب، حماية من شذوذ بيانات نظام إدارة البطارية (BMS)، حماية من التوقف الطارئ، حماية من شذوذ القفل الكهرومغناطيسي، حماية من الفصل غير الطبيعي، حماية من الصواعق/الارتفاع المفاجئ في التيار، حماية من إنذار الميل (اختياري)، حماية من إنذار الفيضان/الغمر بالماء (اختياري)، إلخ. | ||||
أمثلة لبعض المشاريع المنجزة

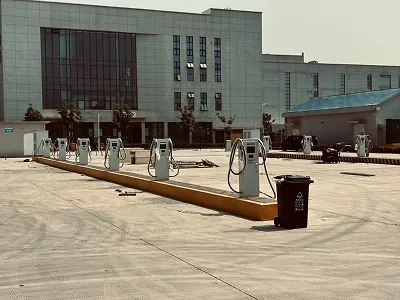

محطة شحن Yidiantong، مدينة Wuhan
نظام شحن تيار مستمر من النوع المنفصل بقدرة 480 كيلو وات مزود بستة أطراف شحن

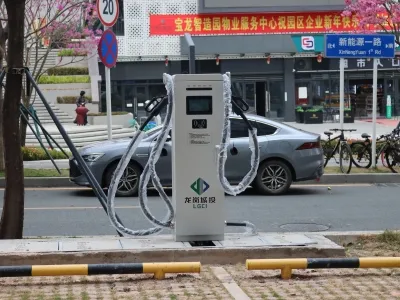

مشروع البنية التحتية لشحن المركبات في المناطق الحضرية، Longgang، Shenzhen

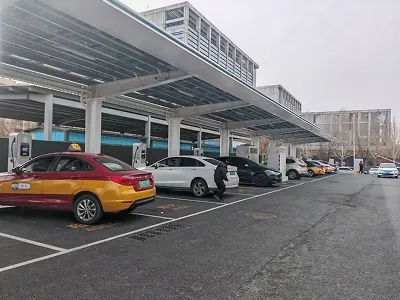

محطة شحن Jiangzhuanghu، مدينة Beijing
خزانة تقويم منفصلة بقدرة من 480 إلى 640 كيلو وات
