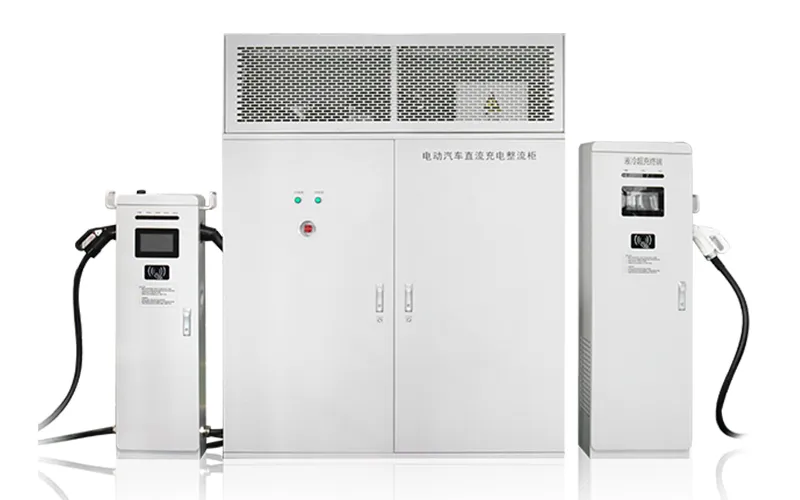

محطة شحن سريع DC منفصل، بقدرة من 600 إلى 960 كيلو واتSplit DC Charging Station
نظام شحن موزع للمركبات الكهربائية
اتصل بنا
يستخدم نظام شحن المركبات الكهربائية الموزع هذا وحدات شحن عالية الكفاءة بقدرة من 30 إلى 40 كيلو وات، مبردة بالسوائل، وتعمل بجهد ثابت، ويدعم جهد خرج يصل إلى 1000 فولت. تتجاوز كفاءة الشحن 96%، ويمكن تهيئة النظام من 2 إلى 12 موصل شحن. يساهم نظام التبريد بالسوائل في تلبية متطلبات الشحن لمحطات الشحن العامة، ومناطق خدمات الطرق السريعة، والشاحنات الثقيلة، والحافلات، وغيرها من تطبيقات الشحن عالية الطاقة.
- تصنيف حماية خزانة التوزيع الكهربائي: IP65
- تصنيف حماية خزانة التبادل الحراري: IP54
- درجة حرارة التشغيل: من -30 إلى +70 درجة مئوية (خفض القدرة عند تجاوز درجة الحرارة 55 درجة مئوية)
- استهلاك الطاقة في وضع الاستعداد: لا يزيد عن 100 وات
المواصفات الفنية
| ميكانيكية | نظام التبريد | المصفوفة: نظام تبريد هوائي قسري؛ طرف التوصيل: تبريد هوائي قسري أو تبريد سائل | المصفوفة: نظام تبريد هوائي قسري؛ طرف التوصيل: تبريد هوائي قسري أو تبريد سائل | المصفوفة: نظام تبريد هوائي قسري؛ طرف التوصيل: تبريد هوائي قسري أو تبريد سائل | المصفوفة: نظام تبريد هوائي قسري؛ طرف التوصيل: تبريد هوائي قسري أو تبريد سائل |
| الأبعاد (المصفوفة) | 1900 × 1000 × 2300 mm | 1900 × 1000 × 2300 mm | 1900 × 1000 × 2300 mm | 1900 × 1000 × 2300 mm | |
| الأبعاد (مقبس توصيل الشحن السريع أحادي/ثنائي) | 400 × 240 × 1350 mm | 400 × 240 × 1350 mm | 400 × 240 × 1350 mm | 400 × 240 × 1350 mm | |
| الأبعاد (مقبس توصيل الشحن الفائق أحادي القابس) | 500 × 300 × 1600 mm | 500 × 300 × 1600 mm | 500 × 300 × 1600 mm | 500 × 300 × 1600 mm | |
| دخل تيار متردد (AC) | جهد الدخل المقنن | 380 Vac ± 20% | 380 Vac ± 20% | 380 Vac ± 20% | 380 Vac ± 20% |
| تردد الشبكة | 45 ~ 65 Hz | 45 ~ 65 Hz | 45 ~ 65 Hz | 45 ~ 65 Hz | |
| معامل القدرة (P.F) | ≥ 0.99 | ≥ 0.99 | ≥ 0.99 | ≥ 0.99 | |
| كفاءة النظام | لا تقل عن 96% (عند نصف الحمل وما فوق) | لا تقل عن 96% (عند نصف الحمل وما فوق) | لا تقل عن 96% (عند نصف الحمل وما فوق) | لا تقل عن 96% (عند نصف الحمل وما فوق) | |
| خرج تيار مستمر (DC) | قنوات الخرج | يدعم من 2 إلى 10 موصلات شحن، تدعم قناتين للشحن الفائق | يدعم من 2 إلى 12 موصلات شحن، تدعم قناتين للشحن الفائق | يدعم من 2 إلى 16 موصلات شحن، تدعم قناتين للشحن الفائق | يدعم من 2 إلى 16 موصلات شحن، تدعم قناتين للشحن الفائق |
| توزيع القدرة | جدولة ذكية وتخصيص القدرة حسب الطلب | جدولة ذكية وتخصيص القدرة حسب الطلب | جدولة ذكية وتخصيص القدرة حسب الطلب | جدولة ذكية وتخصيص القدرة حسب الطلب | |
| جهد الخرج | DC 200 ~ 1000 V | DC 200 ~ 1000 V | DC 200 ~ 1000 V | DC 200 ~ 1000 V | |
| أقصى تيار \ نظام كامل | 2000 A | 2400 A | 2667 A | 3200 A | |
| تيار خرج الأطراف | شحن سريع بقابس واحد: 250 أمبير؛ شحن سريع بقابس مزدوج: 250 أمبير × 2؛ شحن فائق بمقبس واحد: 600 أمبير / 800 أمبير؛ محطة مخصصة: 1000 أمبير | ||||
| مطابقة المعايير | الاتصال مع نظام إدارة البطارية (BMS) | متوافق مع المعايير القديمة والجديدة، ويلبي احتياجات شحن موديلات السيارات القديمة والحديثة | |||
| الحماية | درجة حرارة التشغيل | من -30 إلى +70 درجة (خفض القدرة عند تجاوز 55 درجة مئوية) | من -30 إلى +70 درجة (خفض القدرة عند تجاوز 55 درجة مئوية) | من -30 إلى +70 درجة (خفض القدرة عند تجاوز 55 درجة مئوية) | من -30 إلى +70 درجة (خفض القدرة عند تجاوز 55 درجة مئوية) |
| تصنيف الحماية | تصنيف الحماية IP65 لحجرة الطاقة والتوزيع، وIP54 لحجرة التبادل الحراري | ||||
| تصنيف مقاومة الغبار | فلتر غبار مستوى G3 | فلتر غبار مستوى G3 | فلتر غبار مستوى G3 | فلتر غبار مستوى G3 | |
| وظائف الحماية | حماية من زيادة/انخفاض الجهد عند المدخل، حماية من زيادة الجهد عند المخرج، حماية من زيادة التيار عند المخرج، حماية من قصر الدائرة، حماية من عكس توصيل البطارية، حماية من مراقبة العزل، حماية من غلاف الباب، حماية من شذوذ بيانات نظام إدارة البطارية (BMS)، حماية من التوقف الطارئ، حماية من شذوذ القفل الكهرومغناطيسي، حماية من الفصل غير الطبيعي، حماية من الصواعق/الارتفاع المفاجئ في التيار، حماية من إنذار الميل (اختياري)، حماية من إنذار الفيضان/الغمر بالماء (اختياري)، إلخ. | ||||
