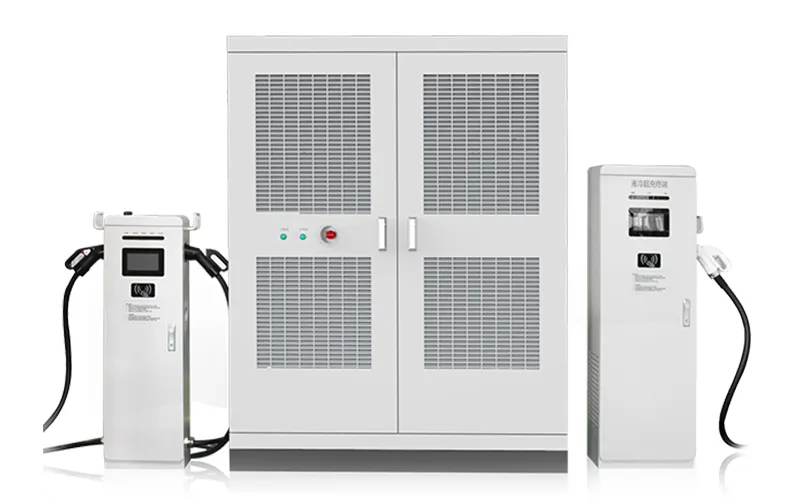

نظام شحن السيارات الكهربائية DC، بقدرة من 600 إلى 720 كيلو واتSplit DC EV Charger
نظام الشحن الموزع
اتصل بنا
صمم نظام الشحن الموزع هذا خصيصاً لتطبيقات الشحن عالية القدرة، ويستخدم وحدات شحن ثابتة الطاقة عالية الكفاءة بقدرة من 40 إلى 60 كيلو وات، ويدعم جهد خرج يصل إلى 1000 فولت. تتجاوز كفاءة الشحن 96%، ويمكن تهيئة النظام من 2 إلى 12 موصل شحن لتلبية متطلبات الشحن المختلفة. وهو مناسب لمحطات الشحن العامة، ومناطق خدمات الطرق السريعة، وشحن الشاحنات الثقيلة، ومستودعات الحافلات، وغيرها من تطبيقات الشحن عالية الطاقة.
- تصنيف الحماية: IP55
- درجة حرارة التشغيل: من -30 إلى +70 درجة مئوية (خفض القدرة عند تجاوز درجة الحرارة 55 درجة مئوية)
- استهلاك الطاقة في وضع الاستعداد: لا يزيد عن 100 وات
المواصفات الفنية
| ميكانيكية | نظام التبريد | المصفوفة: نظام تبريد هوائي قسري؛ طرف التوصيل: تبريد هوائي قسري أو تبريد سائل | المصفوفة: نظام تبريد هوائي قسري؛ طرف التوصيل: تبريد هوائي قسري أو تبريد سائل |
| الأبعاد (المصفوفة) | 1500 × 850 × 1900 mm | 1500 × 850 × 1900 mm | |
| الأبعاد (مقبس توصيل الشحن السريع أحادي/ثنائي) | 400 × 240 × 1350 mm | 400 × 240 × 1350 mm | |
| الأبعاد (مقبس توصيل الشحن الفائق أحادي القابس) | 500 × 300 × 1600 mm | 500 × 300 × 1600 mm | |
| دخل تيار متردد (AC) | جهد الدخل المقنن | 380 Vac ± 20% | 380 Vac ± 20% |
| تردد الشبكة | 45 ~ 65 Hz | 45 ~ 65 Hz | |
| معامل القدرة (P.F) | ≥ 0.99 | ≥ 0.99 | |
| كفاءة النظام | لا تقل عن 96% (عند نصف الحمل وما فوق) | لا تقل عن 96% (عند نصف الحمل وما فوق) | |
| خرج تيار مستمر (DC) | توزيع القدرة | جدولة ذكية وتخصيص القدرة حسب الطلب | جدولة ذكية وتخصيص القدرة حسب الطلب |
| قنوات الخرج | يدعم من 2 إلى 10 موصلات شحن، تدعم قناتين للشحن الفائق | يدعم من 2 إلى 12 موصلات شحن، تدعم قناتين للشحن الفائق | |
| جهد الخرج | DC 150 ~ 1000 V | DC 150 ~ 1000 V | |
| أقصى تيار \ نظام كامل | 2000 A | 2400 A | |
| تيار خرج الأطراف | شحن سريع بقابس واحد: 250 أمبير؛ شحن سريع بقابس مزدوج: 250 أمبير × 2؛ شحن فائق بمقبس واحد: 600 أمبير / 800 أمبير؛ محطة مخصصة: 1000 أمبير | شحن سريع بقابس واحد: 250 أمبير؛ شحن سريع بقابس مزدوج: 250 أمبير × 2؛ شحن فائق بمقبس واحد: 600 أمبير / 800 أمبير؛ محطة مخصصة: 1000 أمبير | |
| مطابقة المعايير | الاتصال مع نظام إدارة البطارية (BMS) | متوافق مع المعايير القديمة والجديدة، ويلبي احتياجات شحن موديلات السيارات القديمة والحديثة | متوافق مع المعايير القديمة والجديدة، ويلبي احتياجات شحن موديلات السيارات القديمة والحديثة |
| الحماية | درجة حرارة التشغيل | من -30 إلى +70 درجة (خفض القدرة عند تجاوز 55 درجة مئوية) | من -30 إلى +70 درجة (خفض القدرة عند تجاوز 55 درجة مئوية) |
| تصنيف الحماية | تصنيف الحماية IP55 لحاوية النظام | تصنيف الحماية IP55 لحاوية النظام | |
| تصنيف مقاومة الغبار | فلتر غبار مستوى G3 | فلتر غبار مستوى G3 | |
| وظائف الحماية | حماية من زيادة/انخفاض الجهد عند المدخل، حماية من زيادة الجهد عند المخرج، حماية من زيادة التيار عند المخرج، حماية من قصر الدائرة، حماية من عكس توصيل البطارية، حماية من مراقبة العزل، حماية من غلاف الباب، حماية من شذوذ بيانات نظام إدارة البطارية (BMS)، حماية من التوقف الطارئ، حماية من شذوذ القفل الكهرومغناطيسي، حماية من الفصل غير الطبيعي، حماية من الصواعق/الارتفاع المفاجئ في التيار، حماية من إنذار الميل (اختياري)، حماية من إنذار الفيضان/الغمر بالماء (اختياري)، إلخ. | ||
أمثلة لبعض المشاريع المنجزة

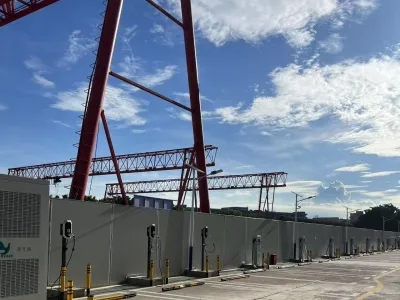

محطة شحن المنطقة الحرة، Qingxi، Dongguan
نظام شحن DC منفصل بقدرة 720 كيلو وات مزود بعدد 8 أطراف شحن

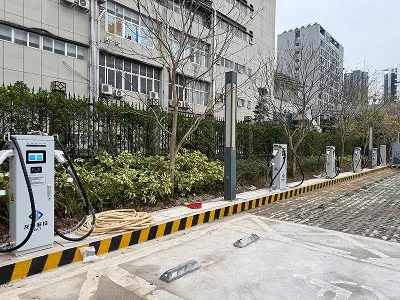

محطة شحن مستشفى الشعب، منطقة Longgang، مدينة Shenzhen
شاحن DC خارجي من النوع المنفصل بقدرة 600 كيلو وات

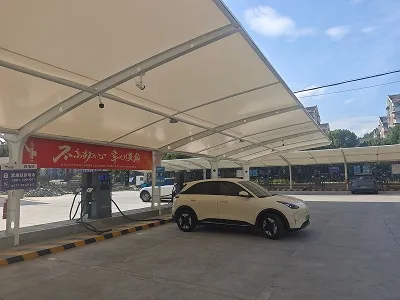

محطة الشحن الفائق للطاقة الجديدةRi'an ، Wenzhou، Zhejiang
نظام شحن DC منفصل بقدرة 900 كيلو وات مزود بعدد 15 نهاية شحن

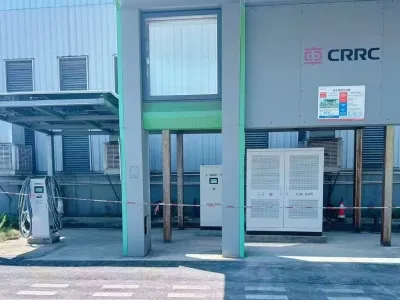

مشروع مجموعة CRRC Shudao Group، مدينة Yibin، مقاطعة Sichuan
نظام شحن DC منفصل بقدرة 920 كيلو وات
