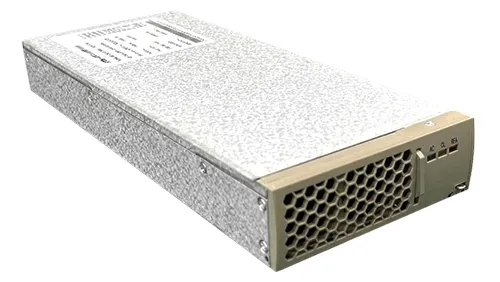

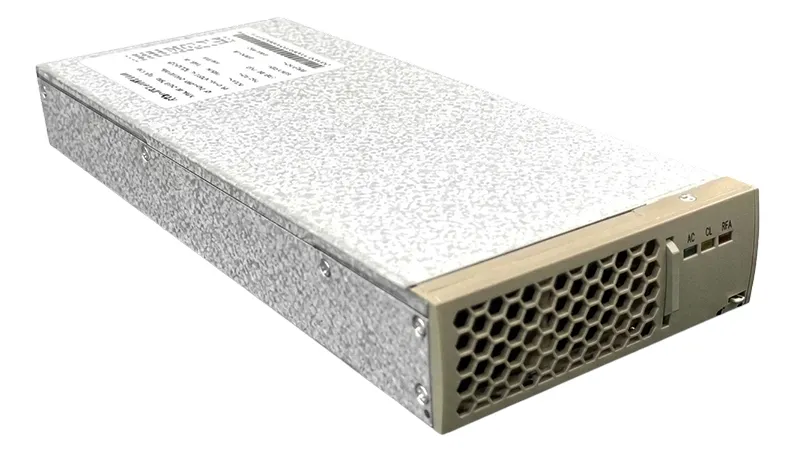

وحدة طاقة لشاحن سريع DC أحادي الطور 3.5 كيلو واتDC Single-Phase Fast Charger Module
اتصل بنا
تعد وحدات الشحن السريع بالتيار المستمر (DC) بقدرة 3.5 كيلو وات هي وحدات تقويم عالية التردد مصممة خصيصاً للمركبات الصناعية وأنظمة شحن البطاريات ومعدات الخدمات اللوجستية الذكية. تستقبل هذه الوحدات تيار دخل متردد أحادي الطور (single-phase AC) وتخرج تيار مستمر ثابت (stable DC output)، مما يجعلها مناسبة لأنظمة الشحن المدمجة المستخدمة في المركبات الصناعية وأنظمة شحن البطاريات ومعدات الخدمات اللوجستية الذكية.
- نطاق جهد الخرج: من 30 إلى 100 فولت (DC)
- تيار الخرج المقنن: 35 أمبير
المواصفات الفنية
| بارامترات الدخل | |
| جهد الدخل المقنن | 220Vac / 220Vdc; 110Vac / 110Vdc (نصف تحميل) |
| نطاق جهد الدخل | AC: 176 ~ 300 Vac (حمل كامل); 85 ~ 176 Vac (تخفيض الخرج) DC: 176 ~ 400 Vdc (حمل كامل); 85 ~ 176 Vdc (تخفيض الخرج) |
| تيار الدخل | < 25 A |
| التردد | 45 Hz ~ 65 Hz |
| معامل القدرة (PF) | ≥ 0.99 |
| THDi | ≤ 5% |
| جهد الدخل عند بدء التشغيل | ≥ 85 Vac / 85 Vdc |
| دقة قياس الدخل | ± 5 Vac / Vdc |
| زيادة/انخفاض جهد الدخل | دخل AC: أيقاف التشغيل أكبر من 300 فولت (ac)، استعادة التشغيل أقل من 285 فولت (ac)؛ أيقاف التشغيل أقل من 80 فولت (ac)، استعادة التشغيل أكبر من 95 فولت (ac)؛ الدقة ± 5 فولت (ac) دخل DC: أيقاف التشغيل أكبر من 420 فولت (dc)، استعادة التشغيل أقل من 405 فولت (dc)؛ أيقاف التشغيل أقل من 80 فولت (dc)، استعادة التشغيل أكبر من 95 فولت (dc)؛ الدقة ± 5 فولت (dc) |
| حماية الدخل | منصهر؛ دائرة الحماية من زيادة الجهد (SPD) |
| بارامترات الخرج | |
| قدرة الخرج المقننة | 3.5 kW |
| تيار الخرج المقنن | 35 A |
| نطاق جهد الخرج | 30 ~ 100 Vdc |
| نطاق تحديد التيار القابل للضبط | 10% ~ 120% |
| تموجات وضوضاء من الذروة إلى الذروة (Peak-to-Peak) | ≤ ± 0.5% |
| دقة استقرار الجهد | ≤ ± 0.5% |
| دقة تنظيم التيار | ≤ ± 1.0% |
| خطأ توزيع التيار | ≤ ± 5.0% |
| الكفاءة | 92.5% / 93.0% |
| تيار القصر | يتم تفعيل وضع الحد من تيار الخرج، مع استئناف التشغيل تلقائياً بعد زوال حالة العطل |
| زيادة التيار | تقوم الوحدة بإيقاف التشغيل تلقائياً عند حدوث زيادة في التيار، وتستأنف التشغيل بعد زوال حالة العطل |
| زيادة الجهد | يتم إيقاف التشغيل تلقائياً مع تفعيل القفل؛ وبعد إزالة العطل، يجب إعادة تشغيل الوحدة أو إجراء إعادة ضبط لها |
| بيئة التشغيل | |
| نطاق درجة حرارة التشغيل | من -40 إلى 45 درجة مئوية (تشغيل عادي)؛ من 45 إلى 75 درجة مئوية (خرج التخفيض الخطي) |
| نطاق درجة حرارة التخزين | -40°C ~ 75°C |
| الرطوبة النسبية | من 0 إلى 95% (بدون تكثيف) |
| الارتفاع | 2000 متر (خرج الحمل الكامل) |
| الخصائص الفيزيائية | |
| الأبعاد (W × H × D) | 125 × 41 × 303 mm |
| الوزن الصافي | 2 kg |

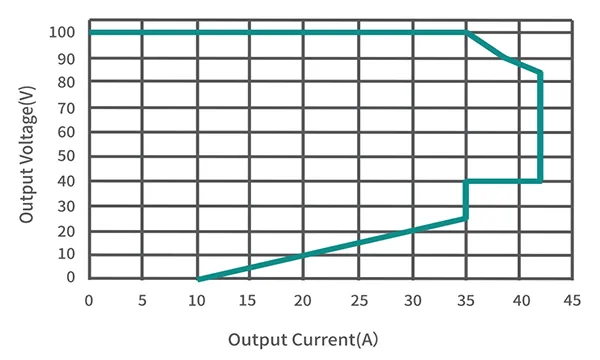

منحنى الأداء
