وحدة شحن السيارات الكهربائية تحويل AC إلى DC، تبريد بالسائل 30/40 كيلو واتAC-DC Power Module
اتصل بنا
تقوم وحدات الطاقة AC-DC المبردة بالسوائل بتحويل مدخلات التيار المتردد (AC) إلى مخرجات تيار مستمر (DC) لأنظمة الشحن السريع ذات القدرة العالية. تساهم مكونات الطاقة المصنوعة من كربيد السيليكون (SiC) وهيكل التبريد السائل الكامل في التحكم بالحرارة والضوضاء، مما يجعلها مناسبة لمحطات الشحن التي تتطلب تشغيل مستقر في ظروف قاسية. تتوفر وحدات الطاقة المبردة بالسوائل لدينا بنموذجين: 30 كيلو وات و40 كيلو وات، ويمكن دمجها في أجهزة الشحن السريع DC ذات تكوينات طاقة مختلفة، كما تدعم التشغيل المستقر في نطاق درجات حرارة من -40 درجة مئوية إلى 60 درجة مئوية.
30 كيلو وات
- نطاق جهد الخرج: من 150 إلى 1000 فولت (DC)
- تيار الخرج المقنن: لا يزيد عن 120 أمبير
40 كيلو وات
- نطاق جهد الخرج: من 150 إلى 1000 فولت (DC)
- تيار الخرج المقنن: لا يزيد عن 40 أمبير
المواصفات الفنية
| الموديل | |||
| بارامترات الدخل | |||
| جهد الدخل المقنن | 400Vac / 480Vac | 380Vac / 480Vac ثلاثي الطور | 380Vac / 480Vac ثلاثي الطور |
| تردد الدخل | 50 Hz / 60 Hz | 45 Hz ~ 65 Hz | 45 Hz ~ 65 Hz |
| تيار الدخل | ≤ 63 A | ≤ 76 A | ≤ 76 A |
| أقصى معامل القدرة (PF) | لا يقل عن 0.99 (القيمة القصوى) | لا يقل عن 0.99 | لا يقل عن 0.99 |
| THDi | ≤ 5% | ≤ 5% | ≤ 5% |
| بارامترات الخرج | |||
| قدرة النظام | 30 kW | 40 kW | 40 kW |
| الخرج المقنن | — | 1000 V @ 40 A | 1000 V @ 40 A |
| نطاق جهد الخرج | 150 ~ 1000 Vdc | 150 ~ 1000 Vdc | 150 ~ 1000 Vdc |
| نطاق تيار الخرج | ≤ 120 A | 0 ~ 133.4 A (T ≤ 60℃) | 0 ~ 133.4 A (T ≤ 60℃) |
| أقصى كفاءة | ≥ 96.5% | لا تقل عن 96% (حمل كامل)، لا تقل عن 96.5% (الذروة) | لا تقل عن 96% (حمل كامل)، لا تقل عن 96.5% (الذروة) |
| واجهة الاتصال | CAN 2.0 | CAN Bus | CAN Bus |
| بيئة التشغيل | |||
| نطاق درجة حرارة التشغيل | من -40 إلى +60 درجة مئوية (دون خفض قدرة الخرج)؛ يتوقف التشغيل عند 75 درجة مئوية | من -40 إلى +60 درجة مئوية (التشغيل العادي) | من -40 إلى +60 درجة مئوية (التشغيل العادي) |
| نطاق درجة حرارة التخزين | — | -40℃ ~ +75℃ | -40℃ ~ +75℃ |
| الرطوبة | من 0 إلى 95% (بدون تكثيف) | من 0 إلى 95% (بدون تكثيف) | من 0 إلى 95% (بدون تكثيف) |
| الضغط الجوي / الارتفاع | لا يزيد 2000 متر | لا يزيد 2000 متر (خرج الحمل الكامل) | لا يزيد 2000 متر (خرج الحمل الكامل) |
| الخصائص الفيزيائية | |||
| الأبعاد (بدون / من دون) | 370 × 542.5 × 73 mm | 370 × 542.5 × 73 mm | 370 × 543 × 73 mm |
| الوزن | 27 كيلو وات | حوالي 27 كجم | حوالي 27 كجم |
منحنيات الأداء

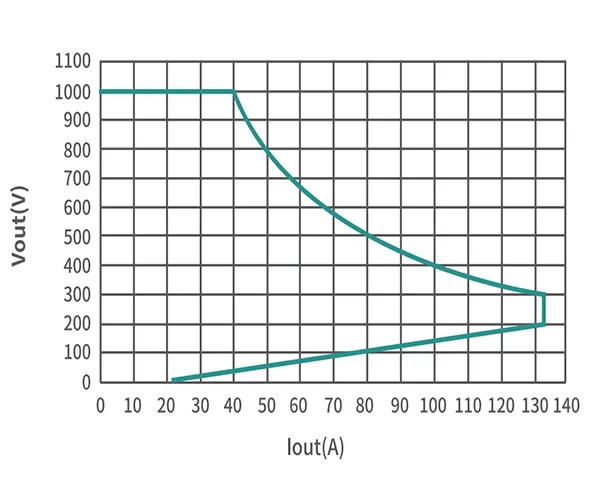

30 كيلو وات

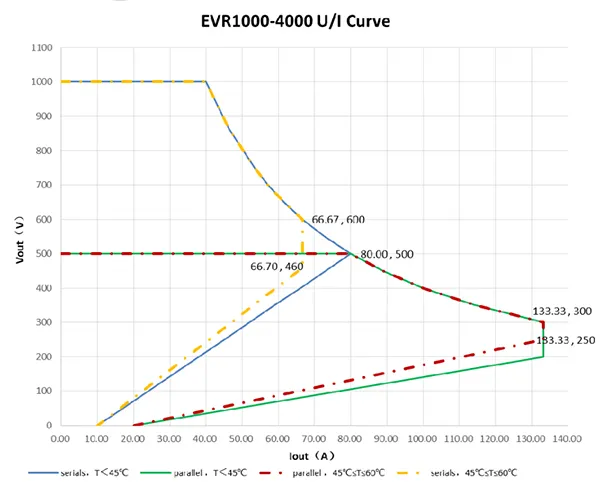

40 كيلو وات
