وحدة طاقة AC-DC لشواحن المركبات الكهربائية، تبريد هوائي

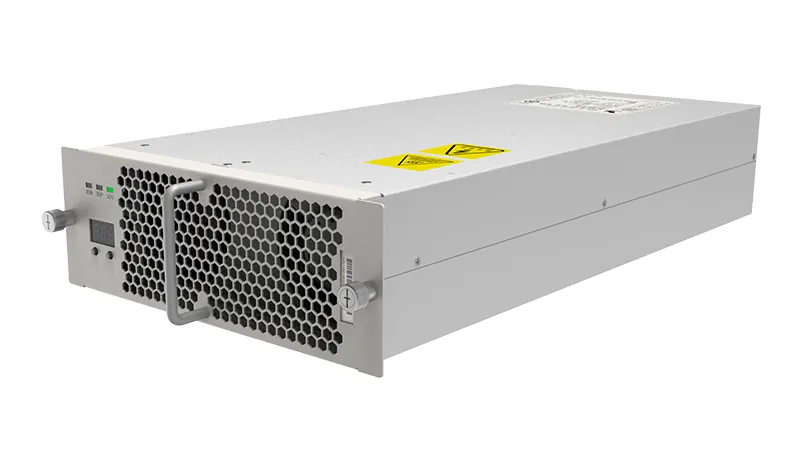

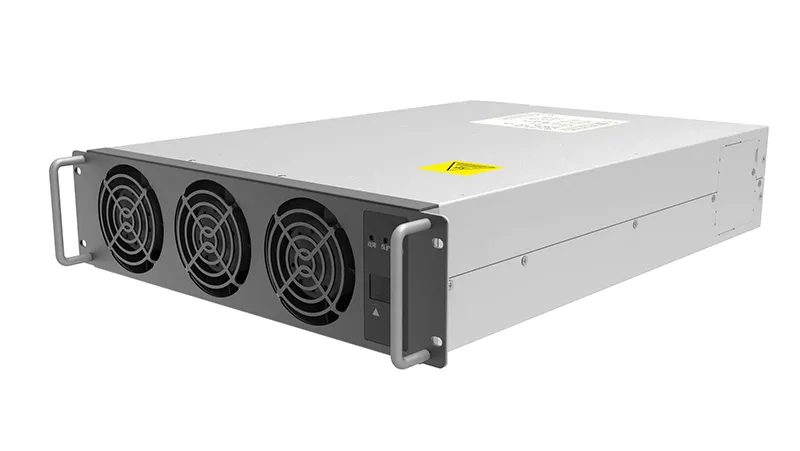

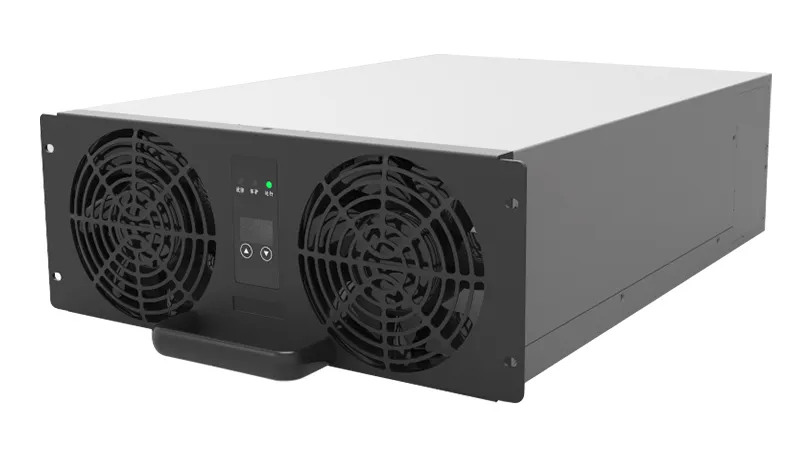

وحدة طاقة AC-DC لشواحن المركبات الكهربائية، تبريد هوائي 20/30/40/60 كيلو واتAC-DC EV Power Module

تعمل وحدات القدرة لشواحن المركبات الكهربائية AC-DC EV بقدرة 20/30/40/60 كيلو وات على تحويل دخل التيار المتردد (AC) إلى خرج تيار مستمر (DC) لأنظمة الشحن السريع للمركبات الكهربائية (EV). بفضل نطاق الخرج الذي يتراوح من 150 بين 150 إلى 1000 فولت، يمكنها دعم احتياجات الشحن لنماذج مختلفة من المركبات الكهربائية وتكوينات شاحن التيار المستمر. توفر وحدات الطاقة لشواحن السيارات الكهربائية EV هذه الطاقة الكاملة ضمن نطاق لدرجات الحرارة من -40 درجة مئوية إلى 55 درجة مئوية وتستمر في العمل في درجات حرارة أعلى مع انخفاض الخرج، حتى 75 درجة مئوية. مناسبة لتطبيقات الشحن السريع DC السكنية والتجارية والخارجية.

اتصل بنا

المواصفات

20 كيلو وات

نطاق جهد الخرج: من 150 إلى 1000 فولت (DC)
تيار الخرج المقنن: لا يزيد عن 66.7 أمبير (وفقاً لمنحنى الجهد/التيار U/I)

30 كيلو وات

نطاق جهد الخرج: من 150 إلى 1000 فولت (DC)
تيار الخرج المقنن: لا يزيد عن 100 أمبير (وفقاً لمنحنى الجهد/التيار U/I)

40 كيلو وات

نطاق جهد الخرج: من 150 إلى 1000 فولت (DC)

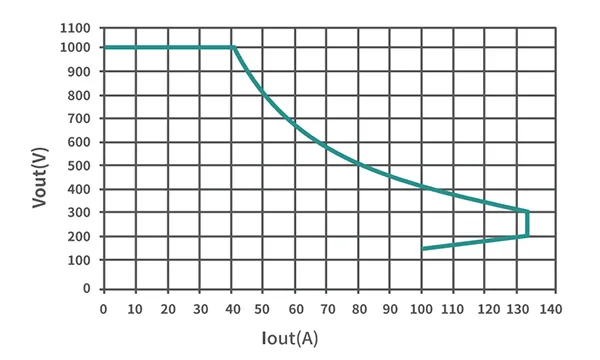

تيار الخرج المقنن: 133.3\100 أمبير (وفقاً لمنحنى الجهد/التيار U/I)

60 كيلو وات

نطاق جهد الخرج: من 50 إلى 1000 فولت (DC)
تيار الخرج المقنن: لا يزيد عن 200 أمبير (وفقاً لمنحنى الجهد/التيار U/I)

المواصفات الفنية


الموديل	EVR1000-20000E	EVR1000-30000E	EVR1000-40000D(E)	EVR1000-40000C(E)	EVR1000-60000C
بارامترات الدخل
جهد الدخل المقنن	400Vac	400Vac	380Vac	380Vac	380Vac
تردد الدخل	50Hz/60Hz	45Hz~65Hz	45Hz~65Hz	45Hz~65Hz	45Hz~65Hz
أقصى معامل القدرة (PF)	≥0.99	≥0.99	≥0.99	≥0.99	≥0.99
THDi	≤5%	≤5%	≤5%	≤5%	≤5%
بارامترات الخرج
قدرة النظام	20kW	30kW	40kW	40kW	60kW
نطاق جهد الخرج	150~1000Vdc	150~1000Vdc	150~1000Vdc	150~1000Vdc	50~1000Vdc
تيار الخرج	لا يزيد عن 66.7 أمبير (وفقاً لمنحنى الجهد/التيار U/I)	لا يزيد عن 100 أمبير (وفقاً لمنحنى الجهد/التيار U/I)	لا يزيد عن 133.3 أمبير (وفقاً لمنحنى الجهد/التيار U/I)	لا يزيد عن 100 أمبير (وفقاً لمنحنى الجهد/التيار U/I)	لا يزيد عن 200 أمبير
أقصى كفاءة	≥95%	≥96.5%	≥96.5%	≥96.5%	≥97.5%
واجهة الاتصال	CAN 2.0	CAN 2.0	CAN 2.0	CAN 2.0	CAN 2.0
بيئة التشغيل
نطاق درجة حرارة التشغيل	من -40 إلى +55 درجة مئوية، دون خفض قدرة الخرج؛ ومن +55 إلى +70 درجة مئوية، مع خفض قدرة الخرج.	من -40 إلى +55 درجة مئوية، دون خفض قدرة الخرج؛ ومن +55 إلى +70 درجة مئوية، مع خفض قدرة الخرج.	من -40 إلى +55 درجة مئوية، دون خفض قدرة الخرج؛ ومن +55 إلى +75 درجة مئوية، مع خفض قدرة الخرج.	من -40 إلى +55 درجة مئوية، دون خفض قدرة الخرج؛ ومن +55 إلى +75 درجة مئوية، مع خفض قدرة الخرج.	من -40 إلى +55 درجة مئوية، دون خفض قدرة الخرج؛ ومن +55 إلى +75 درجة مئوية، مع خفض قدرة الخرج.
رطوبة التشغيل	0-95%	0-95%	0-95%	0-95%	0-95%
الارتفاع	≤2000m	≤2000m	≤2000m	≤2000m	≤2000m
الخصائص الفيزيائية
مستوى الضوضاء	≤65dB	≤65dB	≤65dB	≤65dB	≤60dB
الأبعاد	248×487.2×84mm	248×461.2×84mm	248×461.2×110mm	300×437.5×84mm	300×463.5×125mm
الوزن	10kg	15kg	17kg	17kg	≤23kg
